高壓接地線

　　

　　10kv高壓接地線主要應用于電力行業，也就是室內外高壓線維護保養時用的到，主要將感應電，或者突然有電將這些電量接入在地，保證外箱和電線上是同等的零電位，保證操作者的安全。

　　

　　

　　

　　1．高壓接地線概述：

　　

　　（1）作用：是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

　　

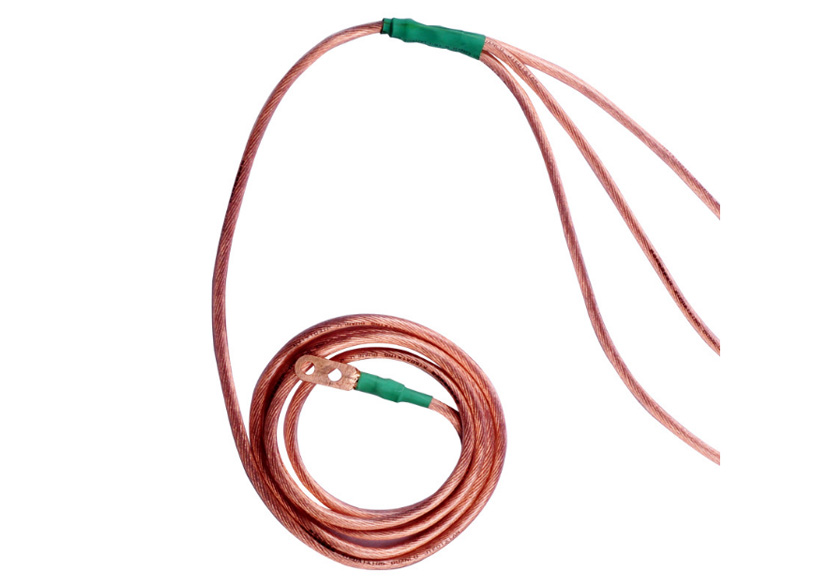

　　（2）結構：攜帶型高壓接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。

　　

　　（3）制作工藝：導 線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合 而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

　　

　　2．高壓接地線分類：

　　

　　（1）產品按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。（2）按照電壓等級可分為：10KV，35KV，110KV，220KV，500KV高壓接地線。

　　

　　3．高壓接地線技術參數：

　　

　　（1）10KV絕緣桿部分長度：700 mm握手部分長度：300 mm金屬接頭部分長度：50 mm節數：1桿徑：30mm總長（不包括線夾）：1050 mm

　　

　　（2）35KV標稱截面：25mm2總根數：810平均直徑（mm）：0.2mm計算截面：（mm2）：25.43金屬接頭部分長度：50 mm節數：1桿徑：30mm

　　

　　（3）110KV標稱截面：35mm2總根數：1136平均直徑（mm）：0.2mm計算截面：（mm2）：35.67絕緣桿部分長度：1360 mm握手部分長度：700 mm金屬接頭部分長度：140 mm節數：2桿徑：30mm總長（不包括線夾）：2200 mm。

　　

　　4．高壓接地線的使用說明：

　　

　　（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

　　

　　（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

　　

　　（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

　　

　　（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

　　

　　我們對高壓接地線生產工藝要求嚴格，均按照電力行業在執行的標準，我們的產品用在全國各位電力行業中，得到廣大用戶一直以來的好評，希望您加入到我們的隊伍中。
